该技术是利用天然气加压脱硫后与水蒸汽在装填有催化剂的特殊转化炉内发生化学反应,生成含氢气、二氧化碳和一氧化碳的转化气,经废锅回收部分热量后,再通过变换将转化气中CO转变为H₂,变换气经降温冷凝气液分享后再通过变压吸附(PSA)提纯得到合格的产品氢气。
技术特点:
生产技术成熟,运行安全可靠。
操作控制稳妥实用,自动化程度高。
运行成本低廉,回收期短。
PSA解析气可回烧,既降低燃料消耗,又减少废气排放。
反应原理:
CH4+H2O→3H2+CO-Q
CO+H2O→H2+CO2+Q
主要性能指标:
装置规模:100~200000Nm³/h
纯度:99%~99.999%
压力:0.8~2.5MPa

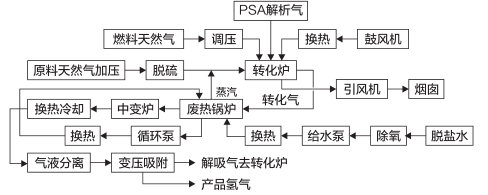

流程示意图:
